Hvad bør du vide om sæder til byggeudstyr?

Førersæde i tunge maskiner er ikke et komforttilbehør. Det er en sikkerhedskritisk, produktivitetspåvirkende komponent, der direkte påvirker operatørens sundhed, maskinstyringspræcision og langsigtet fastholdelse af arbejdsstyrken. Sæder til entreprenørmaskiner skal absorbere kontinuerlige helkropsvibrationer, understøtte forlængede skiftvarigheder og overleve barske udendørsmiljøer - alt imens de opfylder internationale ergonomiske og sikkerhedsstandarder. For indkøbsledere, flådeoperatører og OEM-leverandører er en klar forståelse af sædeteknik afgørende for at træffe forsvarlige indkøbsbeslutninger.

Hvorfor Seat Engineering betyder noget i tungt udstyr

Operatører af gravemaskiner, læssemaskiner, bulldozere og vejhøvlere sidder typisk i 8 til 12 timer pr. skift. I løbet af denne tid udsættes de for helkropsvibrationer (WBV), der overføres gennem chassiset og sædet. Langvarig WBV-eksponering er direkte forbundet med lidelser i lændehvirvelsøjlen, træthed og reduceret reaktionstid. Den tekniske kvalitet af sæder til entreprenørmaskiner bestemmer, hvor meget vibration der når operatørens krop, og hvor effektivt sædet kompenserer for postural belastning.

Vibrationseksponering og ISO 2631-standarder

ISO 2631-1 definerer metoden til måling og evaluering af menneskers eksponering for helkropsvibrationer. Standarden etablerer sundhedsmæssige forsigtighedszoner, der begynder med en daglig vibrationseksponeringsværdi A(8) på 0,5 m/s2. Det europæiske direktiv 2002/44/EC fastsætter en aktionsværdi på 0,5 m/s2 og en eksponeringsgrænseværdi på 1,15 m/s2 for en 8-timers arbejdsdag. Et sædes vibrationsoverførselsevne kvantificeres ved dets sædes effektive amplitudetransmissibilitetsværdi (SEAT). En SEAT-værdi under 1,0 betyder, at sædet dæmper vibrationer i forhold til gulvets input. Højkvalitets affjedrede sæder til tunge maskiner opnår typisk SEAT-værdier mellem 0,6 og 0,85 i frekvensområdet 1-10 Hz, der er mest relevant for spinal belastning.

Kernekomponenter i sæder til entreprenørmaskiner

En fuldt specificeret entreprenørmaskiner sæde integrerer flere funktionelle undersystemer. Hvert delsystem bidrager til operatørbeskyttelse, justerbarhed og holdbarhed. De vigtigste komponenter omfatter:

• Ophængsmekanisme: Det primære vibrationsisoleringssystem. Mekaniske sakse-, luft- eller hybridsystemer isolerer sædet mod vibrationer på gulvniveau. Slaglængden varierer typisk fra 80 mm til 120 mm.
• Sædeplade og ryglænsskum: Polyurethanskum med høj densitet (densitet 45–60 kg/m3) giver første komfort og trykfordeling. Skumkvalitet bestemmer langvarig træthedsbestandighed.
• Dækmateriale: Vinyl-, stof- eller læderbelægninger vælges ud fra klima, hygiejnekrav og slidstyrke. Vinyl er standard til udendørs og våde miljøer.
• Justering af slæde for og bag: Giver operatøren mulighed for at optimere rækkevidden til betjeningselementerne. Standard vandringsområde er 150 mm til 200 mm med låsetrin på 25 mm.
• Højdejustering: Mekanisk eller pneumatisk højdeindstilling tilgodeser operatører af varierende statur. Typisk rækkevidde er 60 mm til 100 mm lodret vandring.
• Lændestøtte: Justerbare lændesystemer, enten mekaniske eller pneumatiske, opretholder den naturlige lordotiske kurve af lændehvirvelsøjlen under længerevarende operation.
• Armlæn: Faste, foldbare eller justerbare armlæn reducerer skulder- og nakkebelastning under kontrolbetjening. Armlænets højde og vinkeljustering er afgørende i gravemaskinekabiner.
• Sikkerhedssele og monteringsplade: Integreret tilbagetrækkelig hoftesele eller 3-punktssele opfylder ISO 6683 og ROPS/FOPS førerhuskrav til væltesikringssystemer.

Affjedringssystemtyper sammenlignet

Affjedringssystemet er den mest præstationskritiske komponent i ethvert tungt udstyrssæde. Forskellige affjedringsteknologier tilbyder forskellige afvejninger mellem omkostninger, justerbarhed, vibrationsisoleringsområde og vedligeholdelseskrav. Følgende tabel sammenligner de tre hovedophængstyper, der anvendes i entreprenørmaskiner sæder med affjedringssystem konfigurationer.

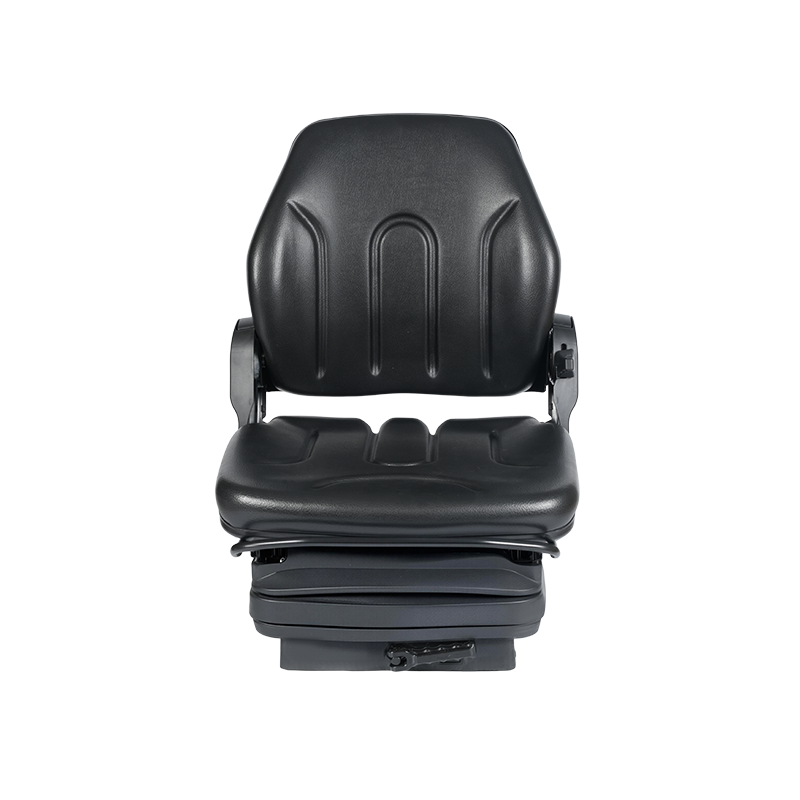

Byggeudstyr Sæder med affjedringssystem

Ergonomisk design for operatørens ydeevne

Ergonomisk teknik i tungt udstyrssæder rækker ud over justerbarhedsområder. Den adresserer samspillet mellem operatørens kropsgeometri, styringslayoutet af den specifikke maskine og de holdningsmæssige krav til arbejdsopgaven. Dårligt ergonomisk design fører til muskuloskeletale lidelser, operatørtræthed og reduceret situationsbevidsthed - alt dette øger risikoen for hændelser.

Ergonomiske entreprenørmaskiner sæder til gravemaskiner

Ergonomiske entreprenørmaskiner sæder til gravemaskiner har specifikke designkrav, der adskiller sig fra læsser- eller bulldozersæder. Gravemaskineoperatører roterer ofte overkroppen og skal nå joystick-kontroller monteret på justerbare konsoller fastgjort til sædestrukturen. Det betyder, at sædet skal fungere som en kontrolplatform, ikke blot en siddeflade. Nøgle ergonomiske parametre for gravemaskinesæder omfatter:

• Sædepandens vinkel: En let hældning fremad på 3 til 5 grader reducerer hoftefleksionsvinklen og mindsker lændekompressionen under rotation af overkroppen.
• Armlænsmonteret konsolkompatibilitet: Sædestrukturen skal give standardiserede monteringspunkter til joystick-konsoller, typisk ved brug af 4-hullers DIN- eller ISO-boltemønstre.
• Ryglænets læneområde: Et minimums hældningsområde på 15 til 25 grader fra lodret giver føreren mulighed for at justere holdningen under pauser uden at forlade førerhuset.
• Sidelårstøtte: Konturformede sædeplade-sidestøtter reducerer glidning under maskinens svingcyklusser og forbedrer førerens stabilitet.

Byggeudstyr Sæder Vægtjustering: Sådan fungerer det

Vægtjustering er vigtig, fordi affjedringssystemer er indstillet til at fungere inden for et defineret belastningsområde. Betjening af et sæde uden for dets designet vægtområde reducerer isoleringseffektiviteten og øger vibrationstransmissionen. De fleste sæder med tungt udstyr er klassificeret til førere mellem 50 kg og 130 kg, med indstillingspunktet for affjedringen, der kan justeres for at optimere isolationen til den faktiske førervægt.

Mekanisk vs luftvægtjustering

Entreprenørudstyr sædevægtjustering systemer falder i to primære kategorier. Mekaniske systemer bruger en drejeknap eller håndtag til at forspænde en spiralfjeder. Luftsystemer bruger en blære under tryk, der justeres via en ventil. Tabellen nedenfor sammenligner begge metoder på tværs af de kriterier, der er mest relevante for flådeindkøbsbeslutninger.

Materialer og holdbarhed

Materialevalg til sædekomponenter bestemmer direkte levetiden under markforhold. Byggepladsmiljøer udsætter arbejdere for UV-stråling, mudder, hydraulikvæske, regn og ekstreme temperaturer fra minus 30 til plus 70 grader Celsius i globale installationsscenarier.

Vandtætte byggeudstyrssæder til udendørs brug

Vandtætte byggeudstyrssæder til udendørs brug kræver en kombination af forseglede dækmaterialer, korrosionsbestandige rammekomponenter og dræningsdesignet sædebakkegeometri. Følgende materialespecifikationer definerer et holdbart udendørs sæde:

• Dækmateriale: PVC-belagt vinyl med en minimumstykkelse på 0,8 mm og en Martindale-slidstyrke på mindst 50.000 cyklusser. UV-stabilisatoradditiver forhindrer overfladerevner efter længere tids soleksponering.
• Skum kerne: Polyurethanskum med lukkede celler i sædet modstår fugtabsorption. Åbencellet skum i ryglænet er acceptabelt, når det er dækket med et fugtspærrelag.
• Ramme og bund: Pulverlakeret stålramme med en minimum belægningstykkelse på 60 mikron giver korrosionsbeskyttelse i våde og saltholdige miljøer. Rustfrit stål hardware er specificeret til marine eller kystnære applikationer.
• Afløbskanaler: Støbte dræningsbaner i sædebakken tillader vandet at komme ud i stedet for at samle sig under operatøren.

Udskiftningssæder til entreprenørmaskiner: Sourcing-kriterier

Udskiftningssæder til entreprenørmaskiner skal matche den dimensionelle og funktionelle konvolut i den originale udstyrsproducents (OEM) specifikation. Forkert montering kompromitterer operatørens sikkerhed og kan ugyldiggøre maskinens garanti. Følgende kriterier bør regulere alle indkøb af erstatningssæder:

• Monteringsmønsterkompatibilitet: Kontroller boltmønsterdimensioner (typisk 4-hulsmønstre med 150 x 150 mm eller 200 x 200 mm afstand) mod maskinens sædemonteringsplade før bestilling.
• Affjedringsslag og vægtområde: Bekræft, at udskiftningsaffjedringens slaglængde og operatørens vægtområde matcher den originale specifikation for at opretholde vibrationsisoleringsydelsen.
• Armlæn konsol interface: For gravemaskiner og teleskoplæssere med integrerede kontrolkonsoller skal du bekræfte, at udskiftningssædet accepterer det eksisterende konsolmonteringsudstyr.
• Sikkerhedssele standard: Udskiftningssæder skal omfatte et sikkerhedsselesystem certificeret til ISO 6683 eller den tilsvarende standard, der kræves af maskinens ROPS-certificering.
• Dimensionskonvolut: Sædebredde, højde og dybde skal passe inden for kabinens designede frirumszoner. Overdimensionerede udskiftninger kan blokere førerhusets ind-, udstignings- og nødudstigningsstier.

B2B indkøbstjekliste

For flådeforvaltere, OEM-indkøbsteams og eftermarkedsdistributører, der indkøber i mængde, skal følgende elementer fremgå af hvert sædespecifikationsdokument eller anmodning om tilbud:

• ISO 7096 overensstemmelsesdokumentation: Anmod om testrapporter, der bekræfter, at sædet opfylder ISO 7096 laboratorievibrationstestkrav for den relevante maskinklasse (EM1 til EM9).
• Vægtjusteringsområde og nominel operatørvægt: Bekræft den minimale og maksimale operatørvægt, som affjedringen er kalibreret til at håndtere.
• Dækmaterialespecifikation: Anmod om materialedatablad inklusive slidstyrke, UV-modstandsvurdering og temperaturdriftsområde.
• Skumdensitet og ILD (Indentation Load Deflection): Angiv minimum skumdensitet (45 kg/m3 for sædeplade) og ILD-værdi (typisk 35–45 N for byggesædeanvendelser).
• Garantibetingelser: Definer minimumsgarantiperiode (typisk 12 til 24 måneder) og dækkede fejltilstande, herunder ophængsmekanisme, skum og dækselintegritet.
• MOQ og ledetid: Etabler minimumsordremængder og produktionsgennemløbstider for både standardkatalogsæder og specialkonfigurerede varianter.
• Tilgængelighed af reservedele: Bekræft tilgængeligheden af individuelle udskiftningskomponenter (ophængssæt, skumsæt, dækskind) for at understøtte flådevedligeholdelsesprogrammer.

Ofte stillede spørgsmål

1. Hvad er ISO-standarden for test af sæder til entreprenørmaskiner?

ISO 7096 er den primære internationale standard for laboratorieevaluering af helkropsvibrationsoverførbarhed i sæder til entreprenørmaskiner . Den definerer ni maskininputspektre (EM1 til EM9), der svarer til forskellige maskintyper, såsom læssere på hjul, jordkomprimatorer og larvebåndsgravemaskiner. Hvert spektrum simulerer den typiske vibrationsprofil for den pågældende maskinklasse. Et sæde skal opnå en maksimal SEAT-værdi (typisk 1,0 eller derunder, afhængig af klasse), når det testes mod det relevante inputspektrum for at blive betragtet som kompatibelt. Købere bør anmode om ISO 7096-testrapporter fra sædeleverandører og verificere, at det testede inputspektrum matcher målmaskintypen.

2. Hvor ofte skal entreprenørmaskiners sæder udskiftes?

Levetiden afhænger af driftstimer, brugerens vægt, miljøforhold og ophængstype. Som en generel retningslinje bør affjedringsmekanismer inspiceres hver 2.000 driftstimer og udskiftes, når SEAT-værdimålinger eller fysisk inspektion afslører forringet isoleringsevne. Skumkompressionssæt, der overstiger 25 procent af den oprindelige tykkelse, er en pålidelig indikator for, at sædepladeskum skal udskiftes. Dækmaterialer til udendørs anvendelser kræver typisk udskiftning hvert 3. til 5. år på grund af UV-nedbrydning og slid. Proaktiv udskiftning af udskiftning af sæder til entreprenørmaskiner før fejl reducerer risikoen for operatørskade og undgår uplanlagt nedetid.

3. Kan et universalsæde erstatte et OEM-specifikt sæde?

Universal eftermarkedssæder kan erstatte OEM-sæder, hvis monteringsmønsteret, dimensionskonvolutten, suspensionsspecifikationen og sikkerhedsselestandarden alle er verificeret til at matche. Mange eftermarkedsleverandører producerer sæder med justerbare monteringsadaptere, der kan rumme flere boltmønstre. Sæder med integrerede kontrolkonsoller - almindelige på gravemaskiner - kræver dog maskinspecifikke konsolmonteringsgrænseflader, som universalsæder muligvis ikke understøtter. Krydshenviser altid maskinmodel, kabinedimensioner og krav til konsollens fastgørelse, før du specificerer en universel erstatning for flådeapplikationer.

4. Hvad er forskellen mellem et mekanisk og et luftaffjedret sæde til byggebrug?

Et mekanisk affjedret sæde bruger en spiralfjeder og dæmpersystem til at isolere vibrationer. Den kræver ingen ekstern energikilde og er velegnet til maskiner uden trykluftforsyning. Et luftaffjedret sæde bruger en blære under tryk til at understøtte operatørens vægt og isolere vibrationer. Det giver mere præcis vægtjustering og opnår generelt lavere SEAT-værdier på tværs af førerens vægtområde. Luftsystemer kræver en ren, tør trykluftforsyning ved 6 til 8 bar, hvilket de fleste moderne entreprenørmaskiner giver gennem førerhusets HVAC eller pneumatiske kredsløb. Til indkøb af flåde, entreprenørmaskiner sæder med affjedringssystems i luftkonfiguration foretrækkes til høje timers applikationer, hvor minimering af vibrationseksponering er det primære mål.

Referencer

• International Organisation for Standardization. ISO 7096: Jordbevægende maskiner — Laboratorieevaluering af førersædevibrationer . ISO, Genève.
• International Organisation for Standardization. ISO 2631-1: Mekanisk vibration og stød — evaluering af menneskers eksponering for helkropsvibrationer, del 1: Generelle krav . ISO, Genève.
• Europa-Parlamentet og Rådet. Direktiv 2002/44/EF om minimumskrav til sundhed og sikkerhed med hensyn til arbejdstageres udsættelse for risici som følge af fysiske agenser (vibration) . Den Europæiske Unions Tidende, 2002.
• International Organisation for Standardization. ISO 6683: Jordflytningsmaskiner — Sikkerhedsseler og sikkerhedsseleforankringer — Ydeevnekrav og test . ISO, Genève.
• Griffin, M.J. Håndbog i menneskelig vibration . Academic Press, London, 1990.
• Det Europæiske Agentur for Sikkerhed og Sundhed på Arbejdspladsen. Helkropsvibrationer: Eksponering af arbejdere i byggesektoren . EU-OSHA, Bilbao, 2008.
